نوار تیتانیوم - فلزی انعطاف پذیر و با استحکام بالا برای نیازهای شما

چرا میله تیتانیوم از فلزات معمولی بهتر عمل می کند؟

نوار تیتانیوم نسبت استحکام به وزن بی نظیری را ارائه می دهد - تا دو برابر فولاد ضد زنگ 316 لیتری - در حالی که در برابر خوردگی آب دریا، کلر و مایعات بدن مقاومت می کند. این که آیا این برنامه یک اتصال دهنده هوافضا تأیید شده است یا خیر ASTM B348 ، یک ایمپلنت ارتوپدی که توسط ASTM F136 و ISO 5832-3 یا یک محفظه بالاست در اعماق دریا که برای عمق 6000 متر درجه بندی شده است، میله تیتانیوم یکپارچگی ساختاری را فراهم می کند که هیچ فلز تجاری قابل دوام دیگری با وزن قابل مقایسه با آن برابری نمی کند.

این راهنما داده‌های مکانیکی، مقایسه‌های درجه به درجه، کاربردهای خاص صنعت، ملاحظات ماشین‌کاری، و پاسخ‌هایی به فوری‌ترین سؤالات تدارکات را ارائه می‌کند—بنابراین مهندسان و خریداران می‌توانند موجودی میله‌ها را از اولین سفارش مشخص کنند.

طبقه بندی مواد و نمرات کلیدی

استوک میله تیتانیوم به دسته بندی می شود نمرات خالص تجاری (CP) و گریدهای آلیاژ تیتانیوم . چهار درجه CP (درجه 1-4) فقط در محتوای اکسیژن و آهن متفاوت است. گریدهای آلیاژی عناصری مانند آلومینیوم و وانادیوم را برای مهندسی پروفیل های مکانیکی خاص معرفی می کنند.

درجه 1 - حداکثر شکل پذیری

مقاومت کششی نهایی (UTS): حداقل 240 مگاپاسکال. قدرت تسلیم: حداقل 170 مگاپاسکال. چگالی: 4.51 گرم بر سانتی متر مکعب درجه 1 نوار، کنترل شده توسط ASTM B348 درجه 1 ، نرم ترین درجه CP است. برای ورقه‌های لوله‌های کارخانه نمک‌زدایی، آسترهای راکتورهای شیمیایی و روکش‌های معماری که نیاز به شکل‌دهی سرد است، ترجیح داده می‌شود.

درجه 2 - اسب کاری همه منظوره

UTS: حداقل 345 مگاپاسکال. قدرت تسلیم: حداقل 275 مگاپاسکال. ازدیاد طول: حداقل 20 درصد پرفروش ترین درجه CP. کاربردها شامل مبدل های حرارتی زیر دریا، شفت پروانه های دریایی و تجهیزات پردازش الکتروشیمیایی است. ASTM B348 درجه 2 و ISO 9001 گواهینامه های آسیاب الزامات استاندارد هستند.

درجه 4 - تیتانیوم CP با بالاترین استحکام

UTS: حداقل 550 مگاپاسکال. قدرت تسلیم: حداقل 483 مگاپاسکال. در اجزای ایمپلنت جراحی و لوله کشی شیمیایی با فشار بالا استفاده می شود که در آن عناصر آلیاژی به دلایل زیست سازگاری یا خوردگی باید اجتناب شود.

درجه 5 (Ti-6Al-4V) - استاندارد طلای هوافضا و پزشکی

UTS: حداقل 950 مگاپاسکال. قدرت تسلیم: حداقل 880 مگاپاسکال. چگالی: 4.43 گرم بر سانتی متر مکعب؛ حد خستگی (107 سیکل): ~620 مگاپاسکال. آلیاژ آلفا بتا حاوی 6% آلومینیوم و 4% وانادیم. اداره می شود ASTM B348 درجه 5 برای بار صنعتی و AMS 4928 برای هوافضا این برجستگی تیغه‌های توربین، قاب‌های ساختاری هواپیما، بازوهای تعلیق خودروهای مسابقه‌ای و ساقه‌های ارتوپدی با چرخه بالا غالب است.

درجه 23 (Ti-6Al-4V ELI) - اصلاح درجه ایمپلنت

UTS: حداقل 860 مگاپاسکال. قدرت تسلیم: حداقل 795 مگاپاسکال. محتوای اکسیژن ≤ 0.13 درصد وزنی. شیمی بینابینی فوق‌العاده کم (ELI) اکسیژن، نیتروژن و آهن را کاهش می‌دهد تا چقرمگی شکست و مقاومت در برابر خستگی را در محیط‌های بارگذاری چرخه‌ای بهبود بخشد. استاندارد اجباری ایمپلنت های ارتوپدی باربر: ASTM F136 و ISO 5832-3 . در ساقه های لگن فمورال، قفس های بین بادی نخاعی و میله های اباتمنت دندان استفاده می شود.

درجه 7 (Ti-0.2Pd) - مقاومت شیمیایی برتر

افزودن پالادیوم (0.12-0.25٪) به طور چشمگیری نرخ خوردگی در اسیدهای احیا کننده مانند هیدروکلریک و سولفوریک را کاهش می دهد. برای تجهیزات فرآیند شیمیایی که در آن درجه 2 دچار خوردگی شکافی می شود، ترجیح داده می شود. اداره می شود ASTM B348 درجه 7 .

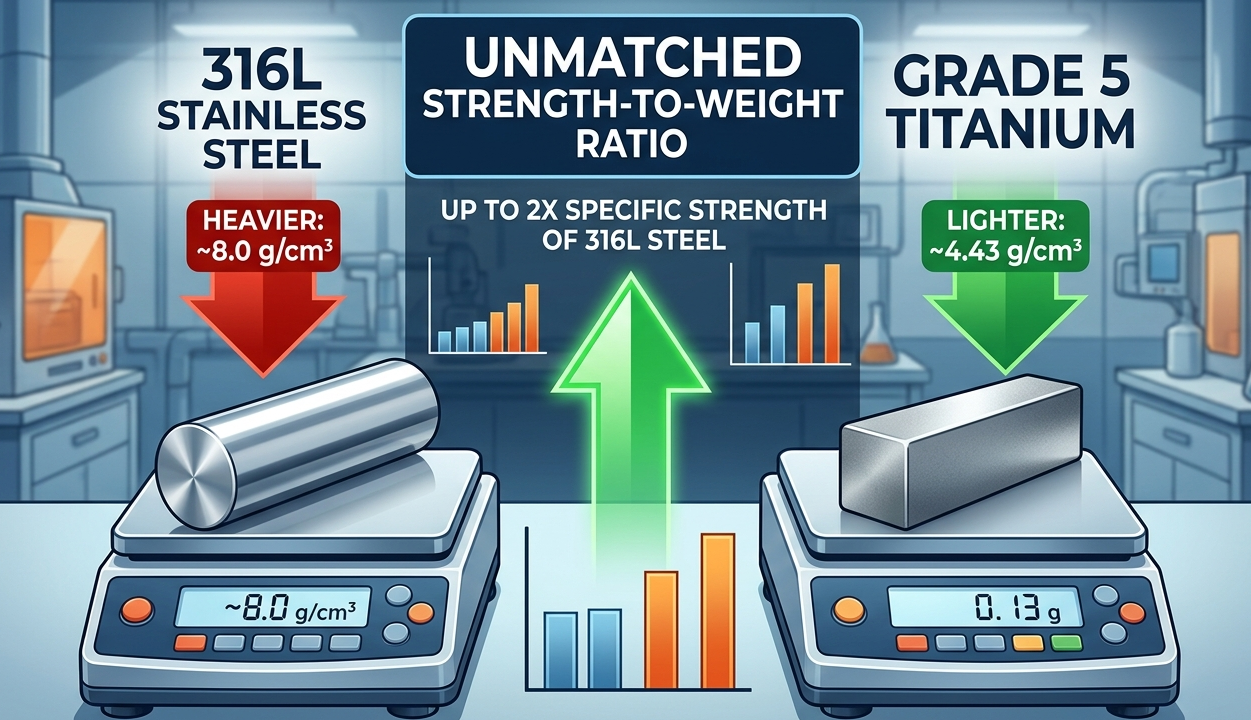

داده های عملکرد مکانیکی: میله تیتانیوم در مقابل فولاد ضد زنگ 316L

جدول زیر تجزیه و تحلیل جایگزینی مستقیم را امکان پذیر می کند. همه مقادیر تیتانیوم به میله آنیل شده در ASTM B348 اشاره دارند. مقادیر 316L به نوار آنیل شده ASTM A276 اشاره دارد.

غذای کلیدی: میله تیتانیوم درجه 5 دارای استحکام ویژه 3.5× بالاتر از فولاد ضد زنگ 316 لیتری است. در حالی که وزن آن 45٪ کمتر در واحد حجم است - یک مزیت تعیین کننده برای ساختارهای حساس به وزن.

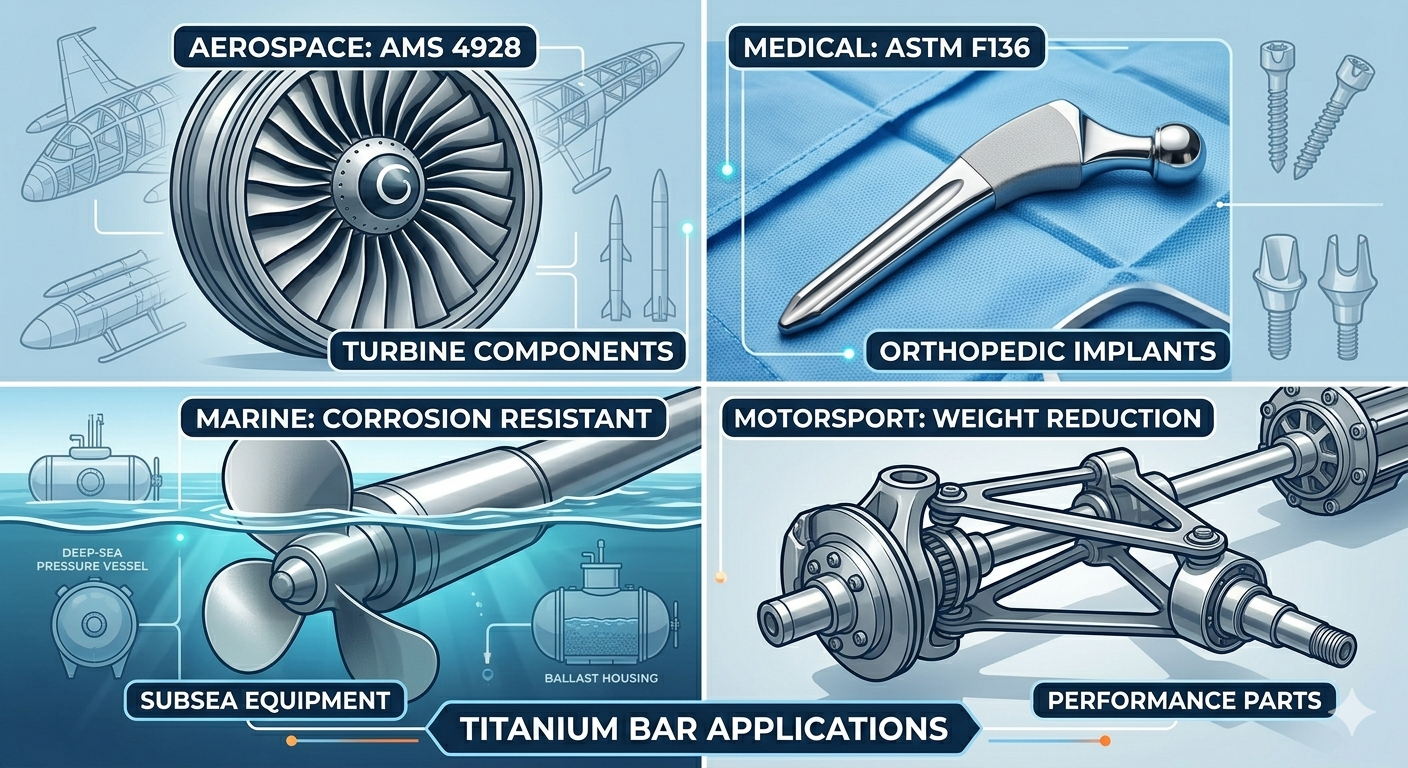

کاربردهای خاص صنعت و استانداردهای حاکم

هوافضا و دفاع

میله تیتانیوم تقریباً 15 تا 20 درصد وزن ساختاری هواپیماهای تجاری نسل بعدی را تشکیل می دهد. کاربردهای حیاتی عبارتند از:

• بست ها و پیچ های بدنه هواپیما (کلاس 5، AMS 4928 ، سری NAS 1352) - تعویض پیچ و مهره های فولادی با یک سوم جریمه وزن
• آهنگری دیسک کمپرسور و turbine blade root bars ( AMS 4928 / AMS 4965 ) درجه حرارت پیوسته 315 درجه سانتیگراد
• محفظه های محرک هیدرولیک و landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• میله های بدنه موشک های مافوق صوت (درجه 5 یا بتا-C، ASTM B348 درجه 19 )

ایمپلنت های پزشکی و ارتوپدی

قابلیت یکپارچگی استخوانی تیتانیوم - پیوند مستقیم با استخوان زنده بدون رابط بافت فیبری - آن را در ایمپلنت های باربر غیرقابل جایگزین می کند. درجه 23 بار ( ASTM F136، ISO 5832-3 ) برای:

• ساقه های باسن فمورال و acetabular shell blanks — machined from 50–80 mm diameter bar
• پیچ پدیکول نخاعی و interbody cage frames — torque-critical thread roots require tight fatigue data
• میله های اباتمنت ایمپلنت دندان آسیاب شده توسط سیستم های CAD/CAM - درجه 4 یا درجه 23 در هر ISO 10271
• صفحات تثبیت تروما و ناخن های داخل مدولری - در جایی که سازگاری MRI (غیر فرومغناطیسی) ضروری است

مهندسی دریا و زیر دریا

نرخ خوردگی نوار تیتانیوم در آب دریا موثر است 0.025 میلی متر در سال در مقابل 0.5 تا 1.5 میلی‌متر در سال برای 316L - چرخه خدمات 25 ساله بدون نیاز به تعمیر و نگهداری قابل دستیابی است. کاربردهای کلیدی:

• میله های اتصال مخزن فشار در اعماق دریا و بالاست به 600 بار (عمق 6000 متر) با استفاده از درجه 5 بار در هر ASTM B348
• آهنگری محور پروانه برای کشتی های نیروی دریایی - درجه 2 ایمنی در برابر خوردگی را بدون آند قربانی فراهم می کند
• ورق های لوله مبدل حرارتی کارخانه نمک زدایی در درجه 2 در هر ASTM B348 و ASME SB-348
• پیچ ریشه تیغه توربین جزر و مدی و mooring anchor pins in Grade 5

پردازش شیمیایی و انرژی

در کارخانه های کلر قلیایی و راکتورهای شیمی مرطوب، تیتانیوم با هزینه کمتر در واحد حجم از هاستلو بهتر است. کاربردهای خاص عبارتند از:

• پشتیبانی از الکترود سلول های الکترولیتی - درجه 1 بار برای حداکثر رسانایی و شکل پذیری
• شفت راکتور اسید نیتریک و اسید استیک - درجه 2 بار، دمای سرویس تا 250 درجه سانتیگراد
• شفت پمپ اسید هیدروکلریک - درجه 7 (Ti-0.2Pd، ASTM B348 درجه 7 ) که در آن خوردگی شکاف اسیدی کاهش دهنده حالت شکست است
• بست های ظروف نگهداری زباله های هسته ای - درجه 12 (Ti-0.3Mo-0.8Ni) برای استحکام ترکیبی و مقاومت در برابر اسیدهای کاهنده

موتوراسپرت و خودروهای با عملکرد بالا

مقررات فرمول 1 اجازه می دهد که تیتانیوم در پایه های تعلیق، شفت گیربکس و بست چرخ ها وجود داشته باشد که در آن صرفه جویی در وزن مستقیماً به زمان دور زدن ترجمه می شود. درجه 5 میله ماشینکاری شده به AMS 4928 الف را فراهم می کند 40 درصد کاهش وزن بیش از اجزای فولادی معادل بدون از دست دادن عمر خستگی در آستانه 107 چرخه.

ابعاد استاندارد و مشخصات تدارکات

میله تیتانیوم در پروفیل های گرد، شش ضلعی، مربعی و تخت (مستطیلی) موجود است. جدول زیر ابعاد استاندارد سهام و مشخصات حاکم را خلاصه می کند.

گزینه های پرداخت سطح عبارتند از: رسوب زدایی نورد گرم (HRD) ، بازپخت روشن سرد کشیده شده (CDBA) و زمین بدون مرکز (تلرانس 0.05 ± میلی متر). کاربردهای هوافضا و پزشکی معمولاً نوار زمینی بدون مرکز با قابلیت ردیابی گواهی آسیاب تا شماره حرارت را الزامی می کند.

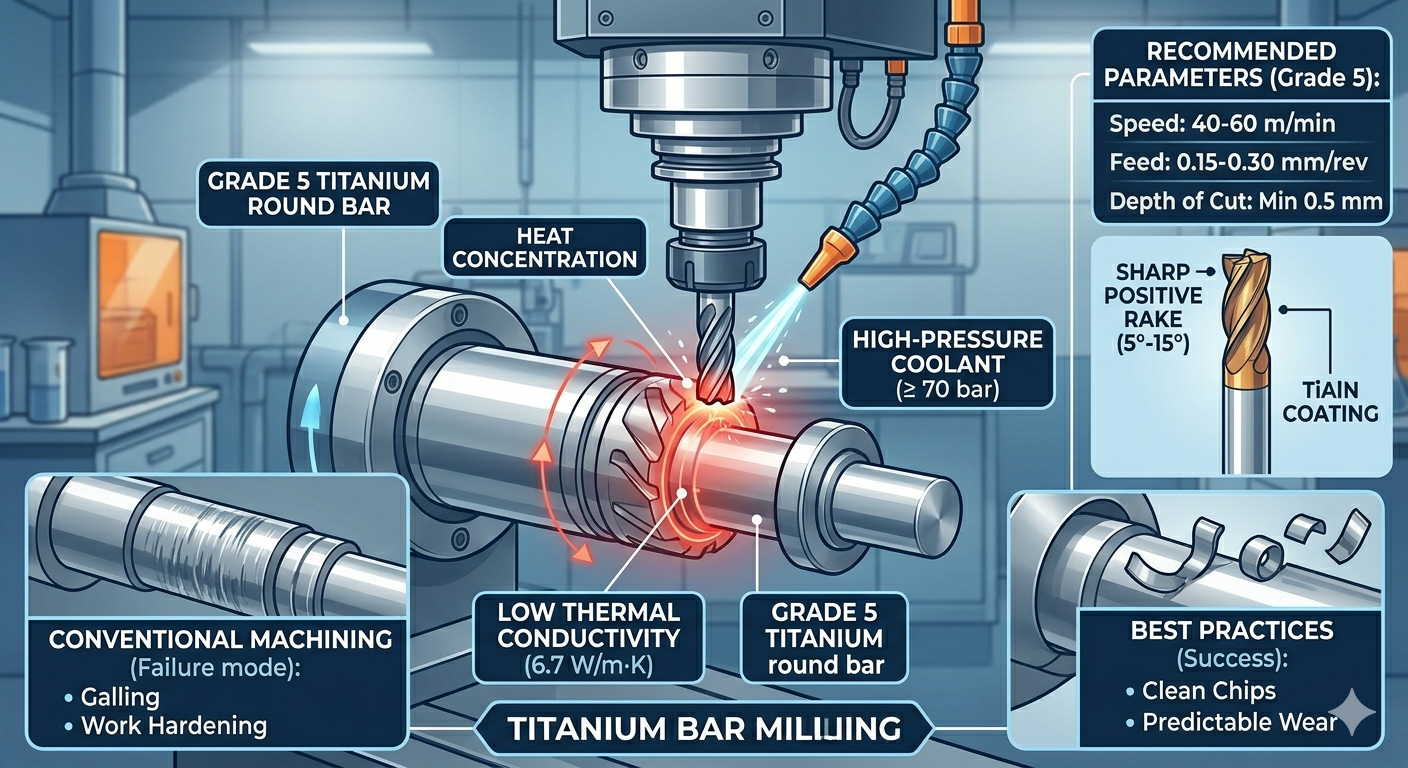

ماشینکاری نوار تیتانیوم: چالش ها و بهترین روش ها

هدایت حرارتی کم تیتانیوم ( 6.7 W/m·K برای درجه 5 ، در مقابل 16.3 W/m·K برای 316L) باعث می شود که گرما در لبه برش متمرکز شود نه اینکه از طریق تراشه پخش شود. بدون پارامترهای فرآیند صحیح، لبه ساخته شده، سخت شدن کار، و ضربه زدن ابزار منجر به شکست سریع درج و رد ابعاد می شود.

پارامترهای چرخشی توصیه شده برای نوار درجه 5

• سرعت برش: 40-60 متر در دقیقه (کاربید بدون پوشش یا پوشش TiAlN، ISO K10-K20)
• نرخ خوراک: 0.15-0.30 میلی متر در دور برای حفظ تراشه شکستن و جلوگیری از مالش
• عمق برش: حداقل 0.5 میلی متر برای برش زیر لایه سخت کاری شده از پاس های قبلی
• خنک کننده: خنک کننده سیل فشار بالا در 70 بار ≥ جهت هدایت به منطقه برش الزامی است
• هندسه ابزار: چنگک زدن مثبت تیز (5-15 درجه) برای به حداقل رساندن نیروی برش و تولید گرما

یادداشت های فرز و حفاری

برای فرز درجه 5، فرز را بالا ببرید (معمولی: اجتناب شود) با آسیاب های انتهایی با پوشش 3-5 فلوت TiAlN در سرعت سطح 60 تا 80 متر در دقیقه عمر ابزار را بالای 30 دقیقه در هر لبه حفظ می کند. حفاری به مایع خنک کننده از طریق اسپیندل نیاز دارد. چرخه‌های حفاری با قطر 1× از بسته‌بندی تراشه‌ها و گرفتگی حرارتی در سوراخ‌های عمیق جلوگیری می‌کند.

ماشین گریدهای CP (درجه 1-2) تقریبا 30 درصد راحت تر نسبت به درجه 5 به دلیل استحکام کمتر، اما ماهیت صمغی آنها همچنان به ابزار دقیق و کنترل تراشه مثبت نیاز دارد.

الزامات تضمین کیفیت و گواهینامه

تهیه نوار تیتانیوم برای کاربردهای حیاتی باید زنجیره مستندات زیر را برای اطمینان از قابلیت ردیابی و انطباق مشخص کند:

1. گواهی تست آسیاب (MTC) به EN 10204 3.1 یا 3.2 - ترکیب شیمیایی قابل ردیابی با عدد حرارتی و نتایج آزمایش مکانیکی
2. بیانیه انطباق ASTM B348 یا AMS 4928 - تأیید انطباق مشخصات در هر درجه قابل اجرا
3. گزارش تست اولتراسونیک (UT) - اجباری برای نوار هوافضا > 50 میلی متر قطر در هر AMS 2631 / ASTM E2375
4. تجزیه و تحلیل شیمیایی (OES یا ICP) - تأیید محتوای اکسیژن برای ELI درجه 23 (≤ 0.13 درصد وزنی در هر ASTM F136
5. گواهینامه سیستم مدیریت کیفیت ISO 9001:2015 / AS9100D از کارخانه - مورد نیاز اکثر OEM های سطح 1 هوافضا و پزشکی
6. اعلامیه REACH / RoHS برای درجه 7 (محتوای پالادیوم نیازمند افشای مواد معدنی در زنجیره تامین اتحادیه اروپا است)

راهنمای انتخاب نمره بر اساس برنامه

سوالات متداول

Q1: تفاوت بین نوار تیتانیوم درجه 5 و درجه 2 چیست و چگونه انتخاب کنم؟

درجه 2 از نظر تجاری تیتانیوم خالص است: بدون عناصر آلیاژی، UTS 345 مگاپاسکال ، مقاومت در برابر خوردگی عالی و شکل پذیری آسان سرد. این یک انتخاب مقرون به صرفه برای تجهیزات فرآیند شیمیایی، مبدل های حرارتی دریایی و ابزار پزشکی است که بارهای ساختاری را حمل نمی کنند. درجه 5 (Ti-6Al-4V) آلیاژ آلفا بتا با UTS 950 مگاپاسکال - تقریباً 3× قوی‌تر - اما 20 تا 30 درصد به ازای هر کیلوگرم هزینه بیشتری دارد و ماشین‌کاری آن بسیار سخت‌تر است. هر زمان که قطعه تحمل بار، خستگی بحرانی است یا وزن باید به حداقل برسد، درجه 5 را انتخاب کنید. زمانی که مقاومت در برابر خوردگی محرک اصلی است و بارهای مکانیکی کم هستند، درجه 2 را انتخاب کنید.

Q2: چرا ماشین کاری میله تیتانیوم در مقایسه با فولاد ضد زنگ دشوار است؟

سه ویژگی ترکیب می شوند تا تیتانیوم را چالش برانگیز کنند: (1) هدایت حرارتی پایین (6.7 W/m·K) به این معنی که گرما نمی تواند از طریق تراشه خارج شود - در نوک ابزار جمع می شود و سایش را تسریع می کند. (2) واکنش شیمیایی بالا در دمای بالا باعث می شود که تیتانیوم روی لبه برش جوش داده شود و لبه ساخته شده تولید شود. (3) کار سخت شدن -سطح در طول هر عبور سخت می شود، بنابراین پاس بعدی باید زیر آن لایه بریده شود. مدیریت صحیح سرعت برش (≤ 60 متر در دقیقه)، خنک کننده با فشار بالا (≥ 70 بار)، ابزارآلات تیز با تیغه مثبت و حداقل عمق 0.5 میلی متری برش، هر سه مشکل را حل می کند و عمر ابزار قابل پیش بینی را می دهد.

Q3: آیا نوار تیتانیوم واقعاً زیست سازگار است؟ چه استانداردهایی این را تایید می کنند؟

بله. تیتانیوم یک لایه اکسید TiO2 پایدار و بی اثر را تشکیل می دهد که از انتشار یون در بافت جلوگیری می کند. چندین دهه شواهد بالینی سمیت سلولی ناچیز و هیچ گزارشی از پاسخ آلرژیک سیستمیک را تأیید می‌کنند - برخلاف آلیاژهای حاوی نیکل. برای انطباق با مقررات، زیست سازگاری تحت کنترل است ISO 10993-1 (ارزیابی بیولوژیکی تجهیزات پزشکی) و ISO 10993-5 (تست سمیت سلولی). انطباق سطح مواد توسط ASTM F136 (درجه 23 برای ایمپلنت) و ISO 5832-3 . توجه داشته باشید که برخی از بیماران به وانادیوم حساسیت نشان می دهند. در آن موارد، آلیاژهای بدون وانادیوم مانند Ti-6Al-7Nb (ISO 5832-11) به جای آن مشخص شده اند.

Q4: آیا میله تیتانیوم را می توان جوش داد و چه اقدامات احتیاطی لازم است؟

میله تیتانیوم را می توان با استفاده از جوشکاری کرد جوشکاری GTAW (TIG). با سیم پرکننده مطابق درجه. الزام حیاتی این است محافظ گاز بی اثر : تیتانیوم اکسیژن، نیتروژن و هیدروژن را در دمای بالای 400 درجه سانتی گراد جذب می کند و باعث شکنندگی می شود. این نیاز به سپرهای گازی عقب و پشتی (99.999٪ آرگون)، تمیزی محل جوش (پاک کردن IPA، بدون چربی)، و کنترل دقیق دمای بین پاسی زیر 150 درجه سانتیگراد دارد. کیفیت جوش بر اساس تایید می شود AWS D1.9 (تیتانیوم ساختاری) یا بخش نهم ASME (تجهیزات تحت فشار). عملیات حرارتی پس از جوش (PWHT) در دمای 540-600 درجه سانتیگراد در خلاء یا آرگون برای کاهش تنش پسماند در جوشکاری های درجه 5 استفاده می شود.

Q5: چگونه نوار تیتانیوم با آلیاژهای آلومینیوم برای صرفه جویی در وزن هوافضا مقایسه می شود؟

آلیاژهای آلومینیوم (به عنوان مثال، 7075-T6: UTS 572 MPa، چگالی 2.81 g/cm³، استحکام ویژه ~204 MPa·cm³/g) از نظر استحکام ویژه در دمای اتاق با تیتانیوم درجه 5 مطابقت دارند یا کمی بیشتر از آن هستند. با این حال، تیتانیوم حفظ می شود خواص مکانیکی کامل تا 315 درجه سانتیگراد که در آن آلومینیوم به شدت بالای 150 درجه سانتیگراد تجزیه می شود. تیتانیوم همچنین بدون عملیات سطحی مقاومت بالایی در برابر خوردگی دارد و آستانه خستگی بالاتری را ارائه می دهد. انتخاب مهندسی این است: آلومینیوم برای سازه های غیر حرارتی و حساس به هزینه. تیتانیوم برای کاربردهای محیط گرم، بحرانی خستگی، یا محیط خورنده که جرم نیز محدود است.
