نحوه انتخاب دیسک های گرد تیتانیوم صنعتی: راهنمای خریدار

چرا دیسک های گرد تیتانیوم ارزش برتر را دارند؟

نسبت استحکام به وزن تیتانیوم تقریباً است دو برابر فولاد ضد زنگ با حدود 40 درصد وزن کمتر مقاومت در برابر خوردگی آن در آب دریا، محیط های غنی از کلر و مایعات بدن انسان با اکثر فلزات معمولی بی نظیر است. برای کاربردهای صنعتی تقاضا، این ویژگی‌ها حق بیمه قیمتی را که معمولاً اجرا می‌شود توجیه می‌کنند 5-10× بالاتر از فولاد ضد زنگ 316L در هر کیلوگرم

دیسک های گرد به طور خاص به عنوان صندلی دریچه ها، پروانه های پمپ، صفحات فلنج، اجزای مبدل حرارتی، قطعات کاشت جراحی و اتصالات دیواره هوافضا استفاده می شوند. هندسه - مسطح، دایره ای و متقارن - آنها را به نقاط شروع همه کاره برای ماشینکاری CNC تبدیل می کند.

درک درجه های تیتانیوم: مهم ترین تصمیم

تیتانیوم یک ماده واحد نیست. بیش از 30 گرید تعیین شده توسط ASTM وجود دارد، اما اکثر خریداران صنعتی در یک لیست کوتاه شش تایی کار می کنند. انتخاب درجه اشتباه تنها گرانترین اشتباهی است که می توانید مرتکب شوید.

درجه 2 پیش فرض برای اکثر خریداران صنعتی است زیرا مقاومت در برابر خوردگی، ماشین کاری و در دسترس بودن را متعادل می کند. ارتقا به درجه 5 فقط زمانی که بارهای سازه ای آن را می طلبد. درجه 7 یا درجه 12 را زمانی انتخاب کنید که محیط شامل اسیدهای احیا کننده باشد که به درجه های استاندارد CP حمله می کند.

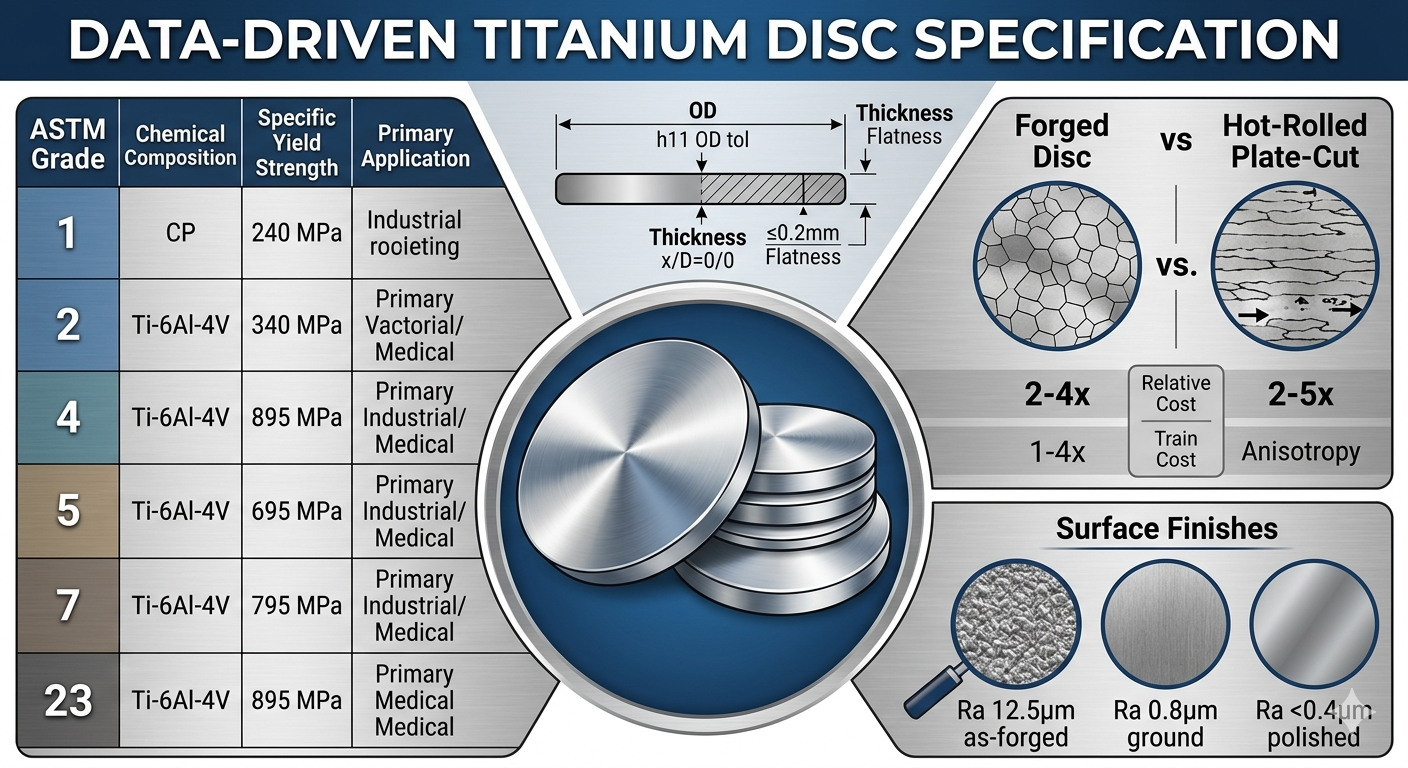

مشخصات ابعادی: چه چیزی را اندازه گیری و تأیید کنید

یک دیسک گرد تیتانیومی دارای چهار بعد کلیدی است. برای جلوگیری از عدم تطابق قطعات، هر یک باید به وضوح در سفارش خرید شما مشخص شود.

قطر بیرونی (OD)

دیسک های استوک استاندارد از اینجا در دسترس هستند 10 میلی متر تا 1000 میلی متر OD ، اگرچه بیشتر انبارها بین 50 میلی متر تا 500 میلی متر هستند. برای ODهای بالای 600 میلی‌متر، زمان سفارش سفارشی 8 تا 14 هفته را انتظار می‌رود. کلاس تحمل را مشخص کنید: h11 (± 0.1-0.4 میلی متر) برای مصارف صنعتی عمومی، یا h8/h9 برای مجموعه های دقیق.

ضخامت

دیسک‌ها معمولاً از ضخامت 1 میلی متر تا 150 میلی متر . زیر 3 میلی متر، صافی بسیار مهم می شود - تاب خوردگی در هنگام نورد گرم می تواند باعث خطاهای موازی بیش از 0.5 میلی متر در 100 میلی متر شود، که برای کاربردهای شیر یا آب بندی غیرقابل قبول است. روی هر دیسک نازک‌تر از 5 میلی‌متر، تحمل صافی (مثلاً ≤0.2 میلی‌متر کاهش کل نشانگر) را مشخص کنید.

ضخامت-to-Diameter Ratio

نسبت کمتر از 1:10 (ضخامت کمتر از 10 درصد قطر) به عنوان یک دیسک نازک در نظر گرفته می شود و در حین ماشینکاری و عملیات حرارتی مستعد اعوجاج است. اگر درخواست شما به نسبتی کمتر از 1:15 نیاز دارد، بازپخت تنش زدایی را به عنوان بخشی از شرایط عرضه درخواست کنید.

تحمل وزن و جرم

برای قطعات چرخشی مانند پروانه ها، تحمل جرم به اندازه تحمل ابعاد اهمیت دارد. حداکثر انحراف وزن را مشخص کنید ± 0.5٪ اگر دیسک در یک مجموعه چرخشی متعادل استفاده شود. دیسک‌های نامتعادل در برنامه‌های پرسرعت می‌توانند فرکانس‌های ارتعاشی را القا کنند که در طی هزاران ساعت کار به یاتاقان‌ها آسیب می‌رسانند.

روش ساخت: آهنگری در مقابل نورد شده در مقابل برش از میله

نحوه ساخت دیسک مستقیماً بر خواص مکانیکی و یکپارچگی داخلی آن تأثیر می گذارد. سه مسیر تولید بر بازار تسلط دارند:

• دیسک نورد گرم / برش صفحه: اقتصادی ترین گزینه. یک تخته تیتانیوم به ضخامت گرم نورد می شود، سپس یک صفحه گرد به صورت پلاسما یا جت آب برش داده می شود تا OD. ساختار دانه جهت دار است (ناهمسانگرد)، که می تواند عمر خستگی را 10 تا 20 درصد در مقابل قطعات آهنگری در جهت های بار خاص کاهش دهد.
• دیسک جعلی: یک شمش تحت تناژ به شکل دیسک نزدیک به تور فشرده می شود. این ساختار دانه را اصلاح می کند، تخلخل را از بین می برد و خواص مکانیکی همسانگرد ایجاد می کند. کاربردهای هوافضا و پزشکی تقریباً همیشه نیاز به آهنگری دارند. هزینه معمولاً 2-4× صفحه نورد است.
• برش دیسک از نوار گرد: یک نوار گرد تیتانیوم به ضخامت لازم بریده می شود. این ساختار دانه ریز و فرفورژه استوک میله را حفظ می کند و برای OD های کوچک (زیر 100 میلی متر) ایده آل است. به ازای هر کیلوگرم گرانتر از برش صفحه ای برای قطرهای بزرگ است.

برای خدمات صنعتی عمومی (فلنج ها، اسپیسرها، استفاده از ساختار غیر بحرانی)، دیسک های برش صفحه مقرون به صرفه هستند. برای قطعاتی که به صورت چرخه ای بارگذاری می شوند یا از نظر ایمنی حیاتی هستند، همیشه فورج شده را مشخص کنید.

گزینه های پایان سطح و هنگامی که هر یک مهم است

پرداخت سطح بر عملکرد آب بندی، استحکام خستگی، زیست سازگاری و هزینه های ماشینکاری پایین دست تأثیر می گذارد. تامین کنندگان چندین شرط استاندارد را ارائه می دهند:

• نورد گرم / به صورت آهنگری (Ra 3.2-12.5 میکرومتر): مقیاس آسیاب موجود است. کمترین هزینه. قبل از استفاده در بیشتر کاربردها نیاز به ماشین کاری دارد. مناسب به عنوان انبار خام
• ترشی / رسوب زدایی (Ra 1.6-6.3 میکرومتر): ترشی اسید رسوب آسیاب را از بین می برد و لایه اکسید غیرفعال را بازیابی می کند. برای مقاومت در برابر خوردگی بدون ماشینکاری خوب است. مشترک برای قطعات صنایع شیمیایی.
• زمین (Ra 0.4-1.6 میکرومتر): برای آب بندی سطوح، نشیمنگاه های واشر دقیق و پایه های اپتیکال، سطوح زمین صاف مورد نیاز است. معمولاً 15 تا 50 دلار / دیسک برای OD های کوچک، به طور قابل توجهی بیشتر برای دیسک های بزرگ اضافه می کند.
• پولیش شده (Ra <0.4 میکرومتر): برقی یا پرداخت مکانیکی. برای وسایل پزشکی قابل کاشت (مطابق با ISO 10993) و سطوح تماس بهداشتی غذا/دارو الزامی است.
• آنودایز شده: لایه اکسید الکتروشیمیایی برای کدگذاری رنگ، افزایش سختی سطح (~400 HV) یا بهبود خواص دی الکتریک. آندایزینگ نوع II در محیط های MRO هوافضا رایج است.

گواهینامه های مواد و الزامات ردیابی

هرگز دیسک های تیتانیوم صنعتی را بدون گزارش تست مواد (MTR) خریداری نکنید. یک MTR قانونی ترکیب شیمیایی (مطابق با ASTM B265، AMS 4928 یا معادل)، نتایج آزمایش مکانیکی (قدرت تسلیم، UTS، ازدیاد طول)، تعداد گرما/لات، و اعتبار آسیاب (معمولاً ISO 17025 یا NADCAP) را مستند می‌کند.

برای صنایع تحت نظارت خاص، گواهینامه های اضافی اعمال می شود:

• هوافضا: AMS 4928 (نوار/شمش درجه 5)، AMS 4911 (ورق/صفحه)، FAA Form 8130-3 یا EASA Form 1 برای قطعات قابل پرواز.
• پزشکی/کاشتنی: ASTM F67 (CP تیتانیوم)، ASTM F136 (Ti-6Al-4V ELI)، ISO 5832-2/3، تست زیست سازگاری بر اساس ISO 10993.
• مخازن تحت فشار / لوله کشی: بخش ASME II، قسمت B (ASTM B265 برای نوار/ورق/صفحه)، PED 2014/68/EU برای بازارهای اروپایی.
• هسته ای: ASTM B265 درجه 12 یا 16، با NDE تکمیلی (بازرسی اولتراسونیک یا رادیوگرافی) و اسناد خرید ASME NCA-3800.

ردیابی حرارتی کامل را درخواست کنید. یک تامین کننده معتبر می تواند هر دیسکی را به عدد حرارت مذاب اصلی در آسیاب تیتانیوم ردیابی کند - که برای تجزیه و تحلیل خرابی و ممیزی های نظارتی ضروری است.

ارزیابی غیر مخرب: چه زمانی باید به آن نیاز داشت؟

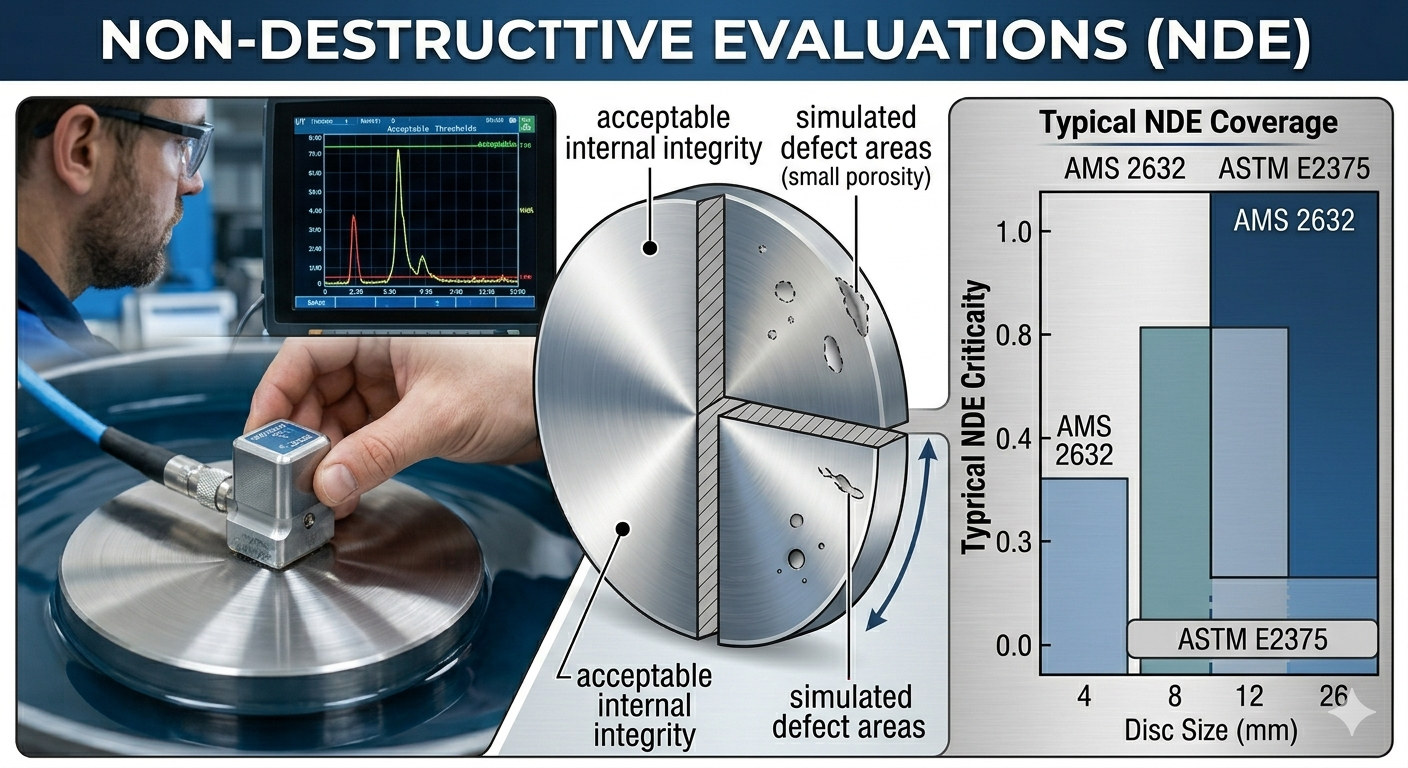

نقایص داخلی - تخلخل، آخال ها، ورقه ورقه ها - به صورت بصری قابل تشخیص نیستند. برای دیسک هایی که بارهای ساختاری را حمل می کنند یا در مجموعه های حیاتی استفاده می شوند، NDE را در سفارش خرید خود مشخص کنید. روش های رایج عبارتند از:

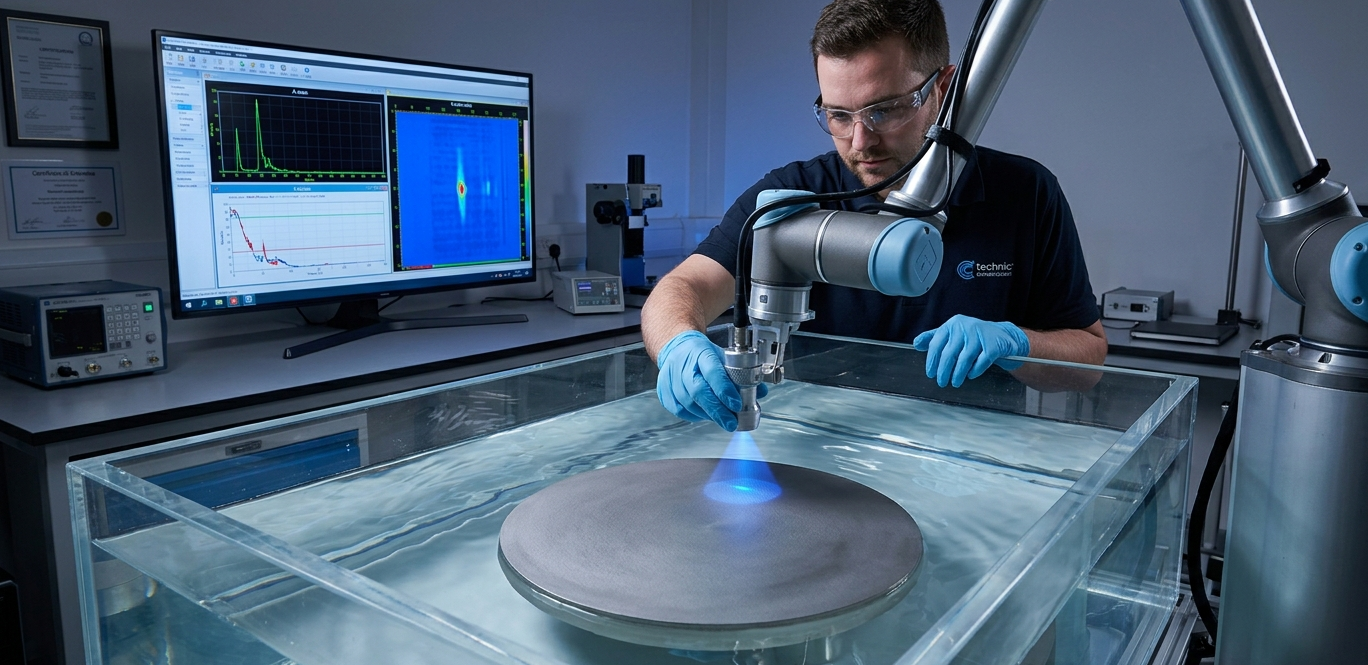

• تست اولتراسونیک (UT): روش NDE اولیه برای دیسک های تیتانیومی با ضخامت بیش از 12 میلی متر. عیوب حجمی زیرسطحی را تشخیص می دهد. معیارهای پذیرش را بر اساس AMS 2632 یا ASTM E2375 مشخص کنید.
• بازرسی مایع نافذ (LPI/FPI): ترک های سطحی و تخلخل را تشخیص می دهد. هزینه کم (حدود 10 تا 30 دلار برای هر دیسک برای اندازه های استاندارد). در ASTM E1417 یا AMS 2647 برای هوافضا مشخص کنید.
• تست رادیوگرافی (RT): تصویربرداری اشعه ایکس یا گاما برای ساختارهای پیچیده داخلی. برای دیسک های آهنگری بزرگ در کاربردهای هسته ای و مخازن تحت فشار استفاده می شود.

به عنوان یک قانون عملی: LPI برای همه دیسک های حیاتی ایمنی و UT برای دیسک های آهنگری با ضخامت بیش از 25 میلی متر نیاز دارد . برای انبارهای صنعتی عمومی تحت بارهای متوسط، NDE ممکن است برای کنترل هزینه حذف شود.

استراتژی منبع یابی: کارخانه مستقیم در مقابل توزیع کننده در مقابل بازار نقطه ای

جایی که شما خرید می کنید بر قیمت، زمان تحویل، کیفیت مستندات و خطر تقلب تاثیر می گذارد - که همه اینها نگرانی های مهمی در زنجیره تامین تیتانیوم هستند.

آسیاب مستقیم

خرید مستقیم از تولیدکنندگان اولیه (VSMPO-AVISMA، TIMET، ATI، Kobe Steel) بهترین قابلیت ردیابی و کمترین قیمت به ازای هر کیلوگرم را در حجم فراهم می کند. حداقل مقدار سفارش معمولاً از شروع می شود 500-2000 کیلوگرم ، با مدت زمان تحویل 12 تا 20 هفته برای ابعاد سفارشی. بهترین برای برنامه های با حجم بالا و بلند مدت.

توزیع کننده خبره

توزیع کنندگان دارای گواهینامه AS9120B یا ISO 9001، موجودی را با قابلیت ردیابی کامل MTR حمل می کنند. زمان سرب معمولا است 1-3 هفته برای درجه ها و اندازه های استاندارد حق بیمه قیمت نسبت به کارخانه مستقیم 15 تا 40 درصد است، اما حداقل مقادیر سفارش بسیار کمتر است (گاهی اوقات به اندازه یک قطعه). این کانال مناسب برای اکثر خریداران صنعتی است.

بازار نقطه ای / بازارهای آنلاین

بازارهای آنلاین و معامله‌گران نقطه‌ای می‌توانند قیمت‌های جذابی ارائه دهند، اما خطر تقلبی و نادرست را افزایش می‌دهند. تحقیقات FAA در سال 2019 قطعات تیتانیوم با MTRهای جعلی را در زنجیره تامین هوافضا یافت - مشکلی که در سراسر صنعت همچنان ادامه دارد. هرگز دیسک های تیتانیوم حیاتی ایمنی را از تامین کنندگان نقطه ای تایید نشده بدون تایید شیمیایی مستقل (تجزیه و تحلیل XRF یا OES) خریداری نکنید.

معیارهای قیمت و محرک های هزینه

قیمت تیتانیوم بی ثبات است و به قیمت اسفنج خام، هزینه های انرژی و چرخه های تقاضای هوافضا مرتبط است. با این حال، محدوده قیمت تقریبی توزیع کننده برای دیسک های سهام (طبق داده های اخیر بازار) معیارهای مفیدی را ارائه می دهد:

بزرگترین محرک های هزینه فراتر از مواد خام عبارتند از: الزامات NDE (10-25%)، تحمل های سخت (15-40%)، سنگ زنی سطح (15-100 دلار در هر دیسک)، و اسناد گواهی (50-200 دلار در هر سفارش برای کارهای کاغذی NADCAP/AS9100).

یک چک لیست عملی قبل از ثبت سفارش

از این چک لیست برای تأیید کامل بودن مشخصات خرید خود قبل از ارسال درخواست قیمت (RFQ) استفاده کنید:

1. درجه آلیاژ مشخص شده (به عنوان مثال، درجه 2 در هر ASTM B265، یا Ti-6Al-4V به ازای AMS 4928)
2. قطر خارجی با کلاس تحمل ذکر شده (به عنوان مثال، 0.2 ± 150 میلی متر)
3. ضخامت with flatness tolerance if below 10 mm
4. مسیر تولید مشخص شده (جعلی / نورد / برش نوار)
5. شرایط عرضه بیان شد (بازپخت، STA، نورد شده)
6. نیاز به پرداخت سطح (به صورت ترشی، آسیاب شده تا Ra 0.8 میکرومتر، صیقلی، آنودایز شده)
7. الزامات NDE فهرست شده (LPI به ازای ASTM E1417، UT به ازای AMS 2632، یا هیچ کدام)
8. گواهینامه و مدارک ردیابی درخواستی (MTR، C از C، شماره حرارت)
9. مقدار و هر برنامه تحویل مبهم
10. الزامات بسته بندی (به صورت جداگانه بسته بندی شده، مانع رطوبت، بدون انباشته شدن تماس مستقیم)

یک RFQ کامل که تمام ده نقطه را پوشش می‌دهد، قیمت‌های قابل مقایسه سیب به سیب را از چندین تامین‌کننده تولید می‌کند و خطر دریافت قطعاتی را که در بازرسی ورودی ناموفق هستند، به‌طور چشمگیری کاهش می‌دهد.
